В часах установлен элемент питания (батарейка). Одним из своих полюсов батарейка прикасается к токосъемной шине. По этой шине ток поступает в изолированную от остального механизма часов колонку, которая несет контактную пластину. Эта пластина продета сквозь проволочную петельку, закрепленную на второй пластине, также изолированной от остального механизма.
Другой полюс батарейки контактирует с массой всего механизма. В этом направлении ток от батарейки поступает через спираль на баланс, а оттуда — на закрепленную в прорези обода баланса катушку. Катушка соединена одним концом с самим балансом. Имейте в виду, все детали электронной схемы малогабаритных часов очень малы.
На балансе установлен контактный штифт, к которому подключается второй конец катушки. А под балансом располагается изготовленный из специального платиново-кобальтового сплава постоянный магнит большой мощности. Магнитопровод из электротехнической стали создает необходимую концентрацию магнитного поля на пути катушки и снижает рассеивание магнитного поля.
На оси баланса установлен ролик, в котором закреплен эллипс. Как только баланс приходит в движение и начинает колебаться, эллипс поочередно захватывает зубья храповика и вращает его. Когда храповик выходит из зацепления с эллипсом, его фиксирует магнит, также изготовленный из платиново-кобальтового сплава. Зубья стального храповика поочередно притягиваются к магниту, таким образом храповик фиксируется.
Когда движение баланса происходит в направлении рабочего хода, эллипс захватывает очередной зуб храповика и поворачивает его, в результате следующий зуб храповика оказывается в магнитном поле. Подтянутый магнитом храповик фиксируется в этом положении.
При обратном движении баланса эллипс не выводит зафиксированный зуб из поля магнита, так как смещает его лишь незначительно. Храповик опять притягивается магнитом и снова занимает исходное положение.
Триб храповика, в свою очередь, находится в зацеплении с секундным центральным колесом. Это колесо при вращении сопряжено с минутным колесом. На втулке минутного колеса установлен минутный триб. Через вексельное колесо и его триб он соединяется с часовым колесом.
Кинематика часов такова: если вложить в них батарейку и качнуть баланс, то контактный штифт соприкасается с пластиной и электрическая цепь замыкается. Ток течет через катушку, из-за чего вокруг нее возникнет электромагнитное поле. В тот момент, когда катушка оказывается вблизи постоянного магнита, срабатывает контакт.
Из-за взаимодействия электрических полей катушки и магнита на катушку будет действовать сила, направленная на выталкивание катушки из магнитного поля. Движение приведет к тому, что баланс повернется и начнет вращаться. Когда же катушка выйдет из зоны действия магнита, контакт будет разомкнут и импульс перестанет поступать на баланс.
Под воздействием спирали баланс изменяет направление своего вращения. Из-за этого катушка снова приближается к постоянному магниту. Но контакта не происходит, так как контактный штифт проходит мимо конца пластины, не прикасаясь к нему.
В наручных электронных часах необходимы некоторые дополнительные устройства. Дело в том, что при пуске часов нужно сообщить балансу начальный импульс. Для этого предназначено устройство в виде специальной системы рычагов. Одновременно это устройство предназначается и для защиты баланса от поломки при переводе стрелок.
Система рычагов тормозит баланс при включении механизма перевода стрелок.
Электронно-механические бесконтактные часы
Эти часы также снабжены электромагнитным приводом баланса, то есть приводом такого типа, в котором импульс балансу сообщается вследствие взаимодействия полей постоянного магнита и электрической катушки (рис. 7).

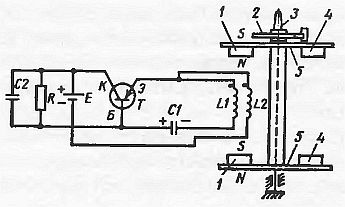

Рис. 7. Принципиальная схема работы электронно-механических часов:
1 —магниты постоянные;
2 — спираль;
3 — баланс;
4 — противовесы;
5 — магнитопроводы;
L1 — катушка возбуждения;
L2 — катушка импульсная;
C1—С2 — конденсаторы;
R — резистор;
Т— транзистор;
Б—база; К—коллектор; Э — эмиттер;
Е — источник питания
Однако сам процесс формирования импульса в этих часах осуществляется не с помощью контакта, а посредством миниатюрного транзистора.
