• АУ Vulcan Phalanx расположены в носовой оконечности бака и на корме на специальной платформе.
• Большое количество антенн систем связи и мачт по всей длине главной палубы, включая высокую решетчатую мачту по центру между носом и надстройкой.
• Маленькая надстройка у мидель-шпангоута, в Грот-мачта-однодеревка на надстройке.
• Большая ясно различимая антенна РЛС обнаружения ВЦ SPS-48C трехмерных расположена за грот-мачтой на надстройке.
• Двойные, расположенные под углом выхлопы выступают сверху в кормовой оконечности надстройки.
• Очень необычная, выступающая наружу секция корпуса у миделя, предназначенная для защиты помещений складирования десантных средств LCP и LCVP.
• Большая мачта антенны системы связи расположена по центру кормы.
• Высокая закрытая пирамидообразная конструкция с белым обтекателем наверху расположена еще ближе к корме.
Примечание. Конструкция корпуса схожа с корпусом корабля типа Iwo Jima.
Водоизмещение при полной нагрузке, т: 18372 (LCC 19) 18646 (LCC 20). Длина, м: 194. Ширина, м: 32,9. Осадка, м: 8,8. Скорость, узлы: 23.
Дальность хода, мили: 13000 при скорости 16 узлов.
Пушечное вооружение: 2 20-мм/7б АУ GE/GD Vulcan Phalanx Mk 15. Ложные цели: 4 закрепленные 6-ствольные ПУ Loral Hycor SRB0C Mk 36. Буксируемая торпедная ловушка SLQ-25 Nixie.
РЛС:
Обнаружения ВЦ - ITT SPS-48C; Lockheed SPS-40E.
Обнаружения НЦ - Raytheon SPS-65(V)1.
Управления огнем - Marconi LN66; Raytheon SPS-64(V)9.
Вертолеты: 1 Sikorsky SH-3G Sea King.
«БЛЮ РИДЖ»

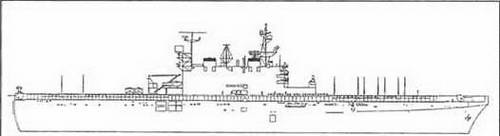

«Тарава»
Страна: США
Страна-производитель: США Класс корабля: десантный корабль Тип: TARAWA (LHA) В строю: 5
Название и номер корабля: TARAWA (LHA 1), SAIPAN (LHA 2), BELLEAU WOOD (LHA 3), NASSAU (LHA 4), PELEUU (экс-Da Nang) (LHA 5)
Отличительные признаки:
• Схож с кораблями типа Wasp, но надстройка более высокая с выступающей подъемной стрелой в кормовой оконечности.
• АУ Vulcan Phalanx расположена в носовой оконечности надстройки на специальной платформе.
• 2 мачты сверху надстройки; более высокая решетчатая грот-мачта в носовой оконечности, а мачта-однодеревка в кормовой оконечности.
• Квадратная антенна трехкоординатной РЛС обнаружения ВЦ SPS-52D расположена в кормовой оконечности надстройки (в носовой оконечности на кораблях типа Wasp).
• 1 ПУ ЗУР RAM расположена на платформе под полетной палубой на корме по правому борту; 2-я ПУ - над мостиком по левому борту.
• 2-я АУ Vulcan Phalanx расположена под полетной палубой на корме по левому борту.
Примечание. Шлюзовая камера дока расположена под кормовым лифтом (81,7 м в длину и 23.8 м в ширину); способна вместить 4 LCU.
Водоизмещение при полной нагрузке, т: 39967. Длина, м: 254,2. Ширина, м: 40,2. Осадка, м: 7,9.
Полетная палуба, м: 250x36. Скорость, узлы: 24.
Дальность хода, мили: 10000 при скорости 20 узлов.
Ракетное вооружение: 2 ПУ 3YPGDC Mk49 RAM.
Пушечное вооружение: 6 25-мм АУ Мк 242; 2 20-мм/76 АУ GE/GD Vulcan Phalanx Мк 15; 8 12,7 мм пулеметов.
Ложные цели: 4 6-ствольные ПУ Loral HycorSRBOCMk 36; торпедная ловушка AN/SLQ-25 Nixie; буи дипольных отражателей NATO Sea Gnat SLQ-49.
РЛС
Обнаружения ВЦ - Hughes SPS-52D; Lockheed SPS-40E; Hughes Mk 23TAS.
Обнаружения НЦ - Raytheon SPS-67(V)3.
Навигационная - Raytheon SPS-64(V)9
Управления огнем - Lockheed SPG-60; Lockheed SPQ-9A.
Самолеты: вместо вертолетов могут использоваться СВВП Harrier AV-8B. Вертолеты: 9 Sikorsky CH-53D Sea Stallion или 12 Boeing CH-46D/E Sea Knight.
«НАССАУ»

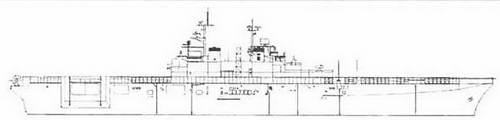

«Уосп»
Страна: США
Страна-производитель: США
Класс корабля: десантный корабль
Тип: WASP(LHD)
В строю: 6
В производстве: 1
Название и номер корабля: WASP (LH0 1), ESSEX (LHD 2), KEARSARGE (LHD 3), BOXER (LHD A), BATAAN (LHD 5). BGNHOMME RICHARD (LHD 6), IWOJIMA (LHD 7)
Отличительные признаки:
• По своей сути выполнен в стиле авианосцев с полетной палубой от форштевня до кормы.
• Большая надстройка по правому борту у мидель-шпангоута.
• 2 дымовые трубы с черным верхом расположены в носовой и кормовой оконечностях надстройки.
• 2 ПУ ЗУР Sea Sparrow: 1 в носовой оконечности надстройки, 2 на корме на выступающем транце (ПУ ПКР RAM устанавливается перед Sea Sparrow на надстройке и на корме).
• 2 одинаковые мачты-однодеревки на надстройке: кормовая мачта немного выше мачты, расположенной впереди.
• АУ Vulcan Phalanx; 1 расположена непосредственно перед мостиком и по 1 на каждой стороне.
• 2 самолетных подъемника; 1 по правому борту в кормовой оконечности надстройки и 1 по левому борту у миделя.
