Light Tank M2

Легкий танк M2A2

Создавался параллельно с "боевой машиной" М1 по такому же техзаданию, но предназначался для пехоты и именовался легким танком. Производился заводами Rock Island Arsenal, American Car and Foundry (M2A4) и Baldwin Locomotive Works (M2A4). С 1935 по апрель 1942 года изготовлено 696 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

М2А1 – установочная серия. Корпус и башня – сварные. Вооружение: пулеметы калибра 12,7 и 7,62 мм во вращающейся башне и один 7,62-мм курсовой пулемет в лобовом листе корпуса. Командирская башенка. Боевая масса 7,1 г. Толщина лобовой брони корпуса и башни 15,8 мм. Двигатель Continental W670-7. Экипаж 4 чел. Изготовлено 10 единиц.

М2А2 – две вращающиеся цилиндрические в плане башни с разным диаметром погона. В левой башне 12,7-мм пулемет, в правой – 7,62-мм. Левая башня снабжена командирской башенкой. На танках поздних выпусков введены семигранная правая и восьмигранная левая башенки. На этих машинах изменена форма крыши моторного отделения. Изготовлено 239 единиц, три из которых оснащены дизелем Т-1020 Guiberson.

М2АЗ – направляющее колесо сдвинуто назад на 280 мм. Длина опорной поверхности увеличена с 2184 мм до 2464 мм. Боевая масса 8,8 т. Толщина лобовой брони корпуса и башен 22,2 мм. Двигатель Continental W670-9. Изготовлено 73 единицы, 8 из них с дизелем Guiberson.

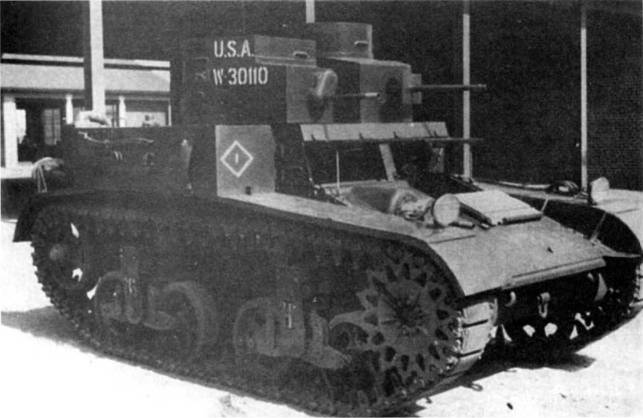

Легкий танк М2А1

М2А2 – наиболее массовые легкие танки армии США в предвоенный период

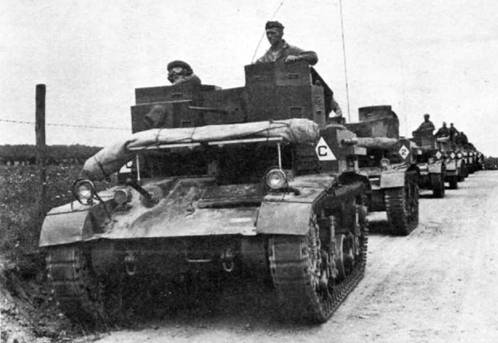

Колонна легких танков М2АЗ во время летних маневров. 1939 г.

М2А4 – одна клепаная восьмигранная башня с шестигранной командирской башенкой. 37-мм пушка и спаренный 7,62мм пулемет в башне, 7,62-мм курсовой пулемет в шаровой установке в лобовом листе корпуса, жестко закрепленные 7,62мм пулеметы в бортовых спонсонах. Зенитный пулемет на командирской башенке. Часть танков оснащалась дизелями Т- 1020 Guiberson. Изготовлено 375 единиц.

Машины серии М2 поступали на вооружение танковых подразделений пехотных дивизий армии США и частей Национальной гвардии. В конце 1930-х годов они активно участвовали в различных маневрах, в том числе – в достаточно крупных. К 1940 году в основном эти танки были сосредоточены в 6-й моторизованной пехотной бригаде и в Сводной танковой бригаде майора Брюса Магрудера. Эти части, наряду с 7-й механизированной кавбригадой, стали основой для формирования первых танковых дивизий армии США.

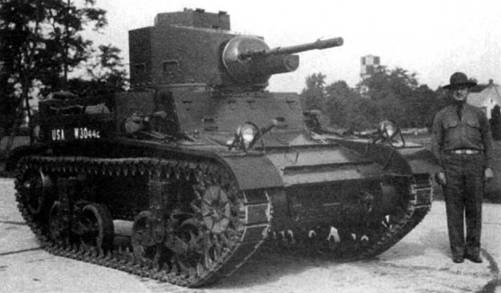

Легкий танк М2А4 на Абердинском полигоне. 1939 г.

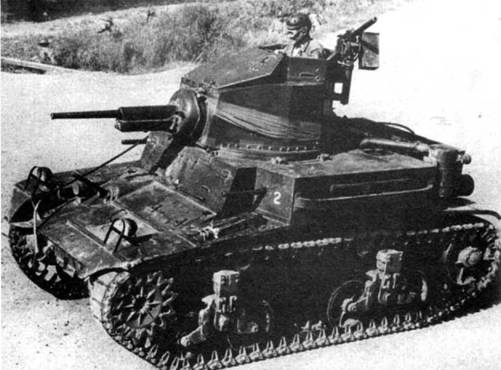

Легкий танк М2А4 из состава 2-й танковой дивизии армии США. 1941 г. Эта машина оснащен а дизельным двигателем Guiberson Т-1020

На вооружении армии и морской пехоты танки М2А4 состояли до 1942 года. В боевых действиях они использовались только один раз – в сентябре 1942 года во время боев на о. Гвадалканал в составе 1-го танкового батальона морской пехоты. Весной 1940 г. 36 танков (по другим данным всего 4!) М2А4 по программе ленд-лиза были переданы англичанам. Однако сведений об их боевом применении нет. Одна машина была отправлена в Северную Африку, по-видимому для испытаний в пустыне.

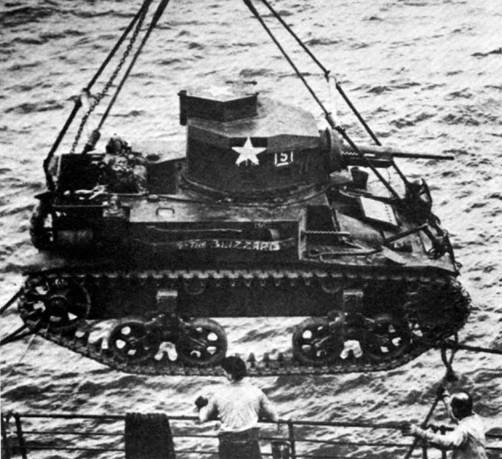

Выгрузка танка М2А4 на о. Гу а дал – канал. Июнь 1942 г. Бои на этом острове стали единственными, в которых приняли участие легкие танки М2А4

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА М2А4

БОЕВАЯ МАССА, т: 10,95.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4448, ширина – 2542, высота – 2504, клиренс – 368.

ВООРУЖЕНИЕ: 1 пушка М5 калибра 37 мм, 4 пулемета М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 104 артвысгрела, 7900 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М5А1,

БРОНИРОВАНИЕ, мм лоб корпуса – 25,4, борт – 25,4, корма – 9,5, башня – 32 ..38.

ДВИГАТЕЛЬ: Continental W670-9A, 7-цилиндровый, карбюраторный, звездообразный, воздушного охлаждения; мощность 2S0 л.с. (184 кВт) при 2400 об/мин, рабочий объем 9832 см³ .

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная синхронизированная коробка передач, дифференциал, бортовые передачи, ленточные тормоза.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска на вертикальных буферных пружинах; в каждой гусенице 66 траков шириной 292 мм, шаг трака 140 мм.
