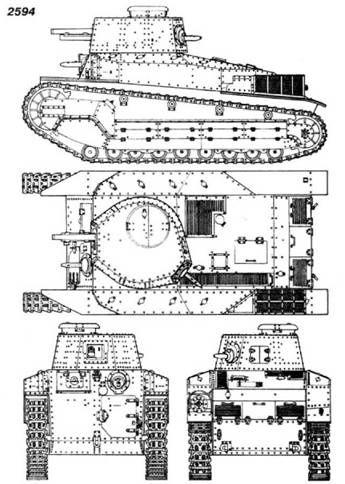

Средний танк 2594. Машины этой модификации легко опознать по измененному положению курсового пулемета
Средний танк 2594. Все отличительные признаки налицо: курсовой пулемет и посадочная дверь справа, место межаника-водителя – слева. Хорошо видна и башня новой формы
Несмотря на явную устарелость, танки 89 воевали и на Филиппинах. Перед вторжением на эти острова в начале 1942 г. 14-я армия получила подразделения 7-го танкового полка, оснащенные средними 89В "Оцу", Тип 94 и легкими "Ха-го". К началу наступления американцев на Филиппины в октябре 1944 г. на о. Лейте находилась 7-я отдельная танковая рота в составе девяти Тип 94 и нескольких "Ха-го". Все эти танки были потеряны в первых же столкновениях с американскими войсками.
В боях с советскими войсками в августе 1945 г. имевшиеся в Маньчжурии танки 2589 практически не участвовали.
На базе танка 2589 были разработаны опытные образцы САУ и инженерной машины. Общая компоновка, форма корпуса, башни и бронеэкранов этого танка легли в основу тяжелого трехбашенного танка Тип 91.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СРЕДНЕГО ТАНКА 89В "Оцу"
БОЕВАЯ МАССА, т: 14.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5850 (с "хвостом" – 6360), ширина – 2150, высота – 2600, клиренс-480.
ВООРУЖЕНИЕ: 1 пушка Тип 97 калибра 57 мм, 2 пулемета Тип 91 калибра 6,5 мм.
БОЕКОМПЛЕКТ: 100 выстрелов, 2745 патронов.
БРОНИРОВАНИЕ, мм: лоб корпуса -17, борт -11, башня -11…15.
ДВИГАТЕЛЬ: "Мицубиси" A(N) 6120 VD, 6-цилиндровый, дизельный, воздушного охлаждения; мощность 120 л.с. (87,6 кВт) при 1800 об/мин
ТРАНСМИССИЯ: четырехскоростная коробка передач (4 + 1).
ХОДОВАЯ ЧАСТЬ: девять опорных катков на борт (восемь сблокированы попарно в тележки, подвешенные на полуэллиптических рессорах, один каток имел независимую пружинную подвеску), пять поддерживающих катков, ведущее колесо заднего расположения (зацепление цевочное); гусеница мелкозвенчатая с одним гребнем, шириной 305 мм, шаг трака 150 мм.
СКОРОСТЬ МАКС., км/ч: 27,
ЗАПАС ХОДА, км: 160.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ; угол подъема, град – 34; ширина рва, м – 2,5; высота
стенки, м – 0,83; глубина брода, м -1,0.
СРЕДСТВА СВЯЗИ: отсутствуют.
Шу Сенша 2597 "Чи-ха"
Колонна танков 2597 "Чи-ха" на улице Сингапура. 15 февраля 1942 г.
Самый массовый и наиболее удачный японский танк периода Второй мировой войны. Разработан фирмой "Мицубиси Дзюкоге КК" в 1936 г. Принят на вооружение в 1937 г. Выпускался с 1938 по 1945 г. фирмами "Мицубиси", "Хитачи Сейсакушо", "Нихон Сейкушо" и арсенал в Сагами (Сагами Рикугун Зохей- шо").
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
Тип 2597 "Чи-ха" – корпус и башня клепаные. Бронелисты лобовой части и бортов корпуса располагались под углами 10 – 80° к вертикали. Башня – конической формы с кормовой нишей и командирской башенкой. Вооружение: 57-мм пушка с длиной ствола 18,5 калибра и два пулемета – курсовой в корпусе и кормовой в башне. Стволы пулеметов защищались коробчатыми бронекожухами.
"Шинхото Чи-ха" (Тип 97 кай – "Чиха" с новой башней и вооружением). 47мм пушка "Тип 1" с длиной ствола в 48 калибров. Боекомплект 104 выстрела. Маска пушки допускала качание орудие плечевым упором в горизонтальной плоскости без поворота башни. Башня – клепаная с развитой кормовой нишей и командирской башенкой. Боевая масса 15,8 т. Габариты; 5500x2330x2380 мм. Экипаж 4 человека. Большинство новых танков представляли собой переделку уже выпущенных "Чи-ха". Вновь изготовленные машины отличались системой вентиляции моторного отделения и наличием светозвуковой связи командира и механика-водителя.
Изготовлено 1220единиц "Чи-ха" и "Шинхото Чи-ха".
Тип 1 "Чи-хе" – сварной корпус упрощенной конструкции. Спрямленный лобовой лист корпуса увеличенной толщины. Башня и вооружение остались такими же, как у "Шинхото Чи-ха". Боевая масса 17,2 т. Габариты: 5730x2330x2420 мм. Бронирование – 20…50 мм. Экипаж 5 человек. Дизельный двигатель мощностью 240 л.с. Изготовлено 600 единиц.
Тип 2 "Хо-ни" – штурмовой танк на базе "Чи-хе" с 75-мм короткоствольным орудием Тип 99, предназначавшийся для огневой поддержки линейных танков и пехоты в бою. Боевая масса 16,7 т. Изготовлены 33 единицы.
Тип 3 "Чи-ну" – "Чи-хе" с новой сварной шестигранной башней. Вооружение: 75-мм пушка Тип 3 с длиной ствола 38 калибров. Боевая масса 18,8 т. Экипаж 5 человек. Изготовлено 60 единиц.
