Глава 1. Ремонт механических часов
Разборка наручных часов
Поскольку довольно часто причиной остановки часов является загрязненность механизма, высыхание масла, проникновение влаги внутрь корпуса часов и т. д., то иногда бывает достаточно просто разобрать часы, при этом промыв или смазав их механизм. Перед разборкой часов изучите прилагаемую схему (рис. 1).

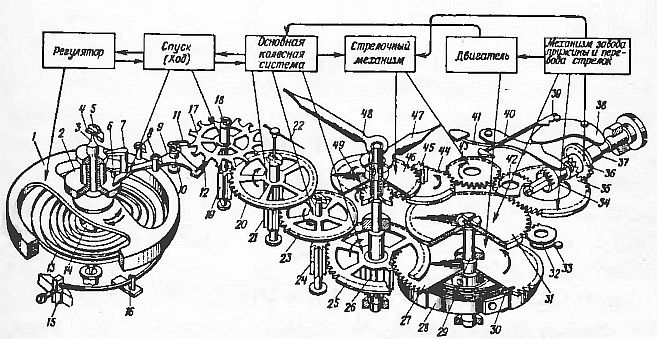

Рис. 1. Кинематическая и принципиальная схема механизма часов:
1 — баланс;
2 — ролик двойной;
3 — ось баланса;
4 — камень сквозной;
5 и 6—калош накладной и импульсный;
7 — копье;
8 — штифты ограничительные;
9 — вилка анкерная;
10 — ось анкерной вилки;
11 и 12—полеты входная и выходная;
13 — спираль;
14 — колодка спирали;
15 и 16 — штифты регулировочного градусника;
17 — колесо анкерное;
18 — камень сквозной;
19 — триб анкерного колеса;
20 — колесо секундное;
21 — триб секундного колеса;
22 — стрелка секундная;
23 — колесо промежуточное;
24 — триб промежуточного колеса;
25 — колесо центральное;
26 — триб центрального колеса;
27 — барабан;
28 — пружина заводная;
29 — вал барабана;
30 — накладка мечевидная;
31 — колесо барабанное;
32 — собачка;
33 — пружина собачки;
34 — муфта кулачковая;
35 — колесо заводное;
36 — триб заводной;
37 — вал заводной;
38 — рычаг переводной;
39 — пружина переводного рычага (фиксатор);
40 — рычаг заводной;
41 — пружина заводного рычага;
42 и 43 — колеса переводные;
44 — колесо вексельное;
45 — триб вексельного колеса;
46 — колесо часовое;
47 — стрелка часовая;
48 — стрелка минутная;
49 — триб минутной стрелки (минутник)
Разборка проводится в следующей последовательности:
— Снять заднюю крышку корпуса (удобнее всего подцепить ее ножом; некоторые крышки откручиваются). Как правило, такие неисправности, как лопнувшая пружина, сломанные или погнутые колеса, разболтавшиеся винты, видны сразу же.
— Если при беглом осмотре все выглядит целым, следует вынуть механизм из корпуса. Для этого сначала надо спустить заводную пружину; делается это так: заводной головкой собачка отводится в крайнее положение (момент завода) и придерживается пинцетом, а заводная головка в это время осторожно вращается пальцами. Затем извлекается заводной вал. Для этого надо установить его в положение перевода стрелок и ослабить винт переводного рычага. Потом механизм вынимается из корпуса и заводной вал опять становится на место. В некоторых моделях корпус часов устроен так, что механизм можно вытащить и без снятия заводного вала.
— Проверить пинцетом вращение центрального колеса (свободно ли оно движется и не соприкасается ли с окружающими деталями). Проверить на соприкосновение также барабан, спираль, баланс.
— Снять стрелки, освободить и снять циферблат.
Сначала снять секундную стрелку, затем минутную (удобнее всего пинцетом). Потом снять циферблат с часовым колесом и часовой стрелкой. Проверить состояние его ножек. Осмотреть стрелочный механизм, проверить вексельное и часовое колеса, проверить сцепление колес стрелочного механизма (для этого повращав их в прямом и обратном направлениях). Проверить, правильно ли фиксируются переводной и заводной рычаги.
— Снять с платины балансовый мост с узлом баланса. Отвернуть на 1,5–2 оборота винт колонки спирали, отделить узел баланса от моста. Вынув баланс из механизма, нельзя давать ему висеть на конце спирали.
— Снять анкерный мост и сам анкер (заводная пружина при этом должна быть полностью спущена).
— Снять центральное, промежуточное, секундное и анкерное колеса. Проверить их положение на оси и сцепление между каждым колесом и соответствующей ему шестеренкой, осмотреть зубья.
— Снять с платины барабан, открыть его и проверить состояние заводной пружины.
Чистка
Промывать детали часового механизма можно в бензине (желательно в прозрачном стеклянном сосуде). Уровень бензина не должен превышать 2 см.
Вначале промывают более крупные детали, например, платину и мосты, затем колеса и другие мелкие детали. Детали очищаются щеткой, сильно загрязненные пазы прочищаются заостренной палочкой.
