Снимите электронный блок. Для этого надо отвернуть винт крепления токопровода, снять изолирующую шайбу, отвернуть два винта крепления блока к платине, осторожно приподнять пинцетом блок, сдвинуть его в сторону и снять с колонок.
Нажмите на подставку переводного вала, вытащите из корпуса вал, а затем и весь механизм.
Отверните винты крепления моста шагового двигателя. Снимите мост, затем отверните два винта крепления шагового двигателя и осторожно вытащите, взяв пинцетом.
При извлечении и установке шагового двигателя можно пользоваться только латунным пинцетом, а для источника питания — только пластмассовым.
Далее разберите стрелочный механизм. Для этого требуется снять стрелки, два винта циферблата, циферблат, три винта, мост, часовое, вексельное и переводное колесо и триб минутной стрелки. Затем снимите календарное устройство, если оно есть.
Разберите основную колесную систему. Для этого отверните винты и снимите мост.
После разборки механизма следует чистка деталей. Промывают все детали, кроме источника питания, шагового двигателя, циферблата, корпусных стекол, вставок, блока кварцевого генератора и окрашенных стрелок. Все перечисленные детали, кроме шагового двигателя, очищают мягкой волосяной щеткой.
Сборка часов
Установите центральное колесо с трубкой (9), триб минутной стрелки (8).
Запрессуйте центральную трубку в отверстии триба минутной стрелки, затем проверьте плавность вращения центрального колеса, а также его осевой и радиальный зазоры. Смажьте все посадочные места центральной трубки.
Соберите колесную систему. Это делается в следующем порядке: установить промежуточное колесо (15) с трибом, передаточное (13) и секундное (14) колеса с трибами и мост основной колесной системы так, чтобы тормоз стопорного рычага вошел в паз моста, закрепить мост винтами. Проверьте зазоры промежуточного и секундного колеса с трибами и плавность вращения системы.
Соберите переводной механизм. Для этого надо установить переводной рычаг (19), рычаг муфты и саму кулачковую муфту (17), а также переводной вал (2).
Проверьте плавность вращения вала в платине, установите стопорный рычаг и смажьте все детали.
Установите минутное колесо с трибом, передаточное колесо, мост и закрепите его винтами.
Установите часовое колесо (7).
Установите пружинную шайбу и циферблат. Приверните циферблат винтами, а затем установите часовую, минутную и секундную стрелки. При этом надо следить за положением переводного вала; при установке часовой и минутной стрелок вал должен находиться в положении перевода стрелок.
С помощью переводного вала переведите стрелки на цифру 12 и установите секундную стрелку, согласовав ее положение с делениями циферблата.
Минутную, секундную и часовую стрелки следует устанавливать, не применяя больших усилий, чтобы не нарушить установленные вертикальные зазоры в основной колесной системе.
Вставьте в корпус механизм, кольцо крепления механизма, переводной вал.
Установите блок кварцевого генератора, шаговый двигатель и источник питания. Винт крепления шагового двигателя нельзя сильно затягивать.
Закройте крышку корпуса. После окончания сборки шаговый двигатель должен немедленно начать свою работу, это будет видно по движению секундной стрелки.
Крупногабаритные кварцевые часы
В качестве примера мы рассмотрим механизм настольных электронно-механических часов с кварцевым резонатором (рис. 10).

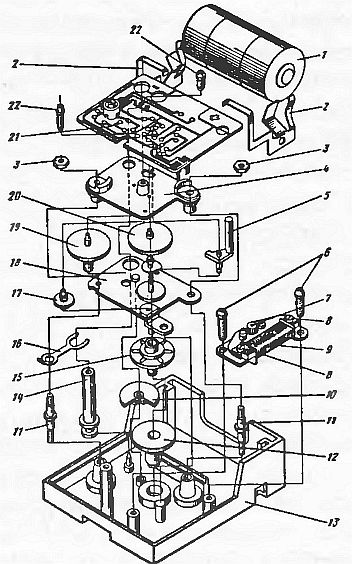

Рис. 10. Конструктивная схема кварцевых часов «Янтарь» 59206:
1 — элемент питания;
2 — клеммы;
3 — гайки крепления редуктора;
4 — мост задний;
5 — стопорное устройство;
6 — винты крепления шагового двигателя;
7 — триб шагового двигателя;
8 — винты крепления катушки;
9 — двигатель шаговый;
10 — колесо вексельное;
11 — колонки;
12 — колесо часовое;
13 — панель;
14 — вал переводной;
15 — колесо центральное;
16 — пружина;
17 и 19 — колеса промежуточные первое и второе;
18 — мост передний;
20 — колесо секундное;
21 — блок электронный;
22 — винты крепления электронного блока
Механизм состоит из шагового двигателя, основной колесной системы, элемента питания и электронного блока.
