• Две одинаковые дымовые трубы прямоугольного формы. Одна стоит в кормовой части надстройки, другая - в носовой.
• В носовой части надстройки имеется большая полетная палуба.
• На вертолетном ангаре смонтирована АУ ближнего действия.
Водоизмещение, т: 4550 (стандартное); 5100 (при полной нагрузке). Длина, м: 151. Ширина, м: 17,9. Осадка, м: 5,2. Скорость, узлы: 30.
Ракеты: 2 4-контейнерные ПУ ПКР SSM-1B Harpoon; ПУ ЗУР вертикального старта Мк 48 Sea Sparrow компании Raytheon; ПУ ПЛУР Mk 41 VL АСРОК.
Пушечное вооружение: 1 АУ калибра 76 мм/62 compact компании ОТО Melara (на более поздних кораблях может быть заменена на 127 мм АУ; 2 АУ Vulcan Phalanx калибра 20 мм компании GE/6D.
Торпеды: 2 ТТА Туре 68 калибра 324 мм; торпеды Mk46 Mod 5 Neartip. Ложные цели: 4 системы сверхбыстрой постановки облака дипольных отражателей Мк 36; буксируемая торпедная ловушка AN/SLQ - 36 Nixie.
РЛО
Обнаружения ВЦ: OPS-24, трехкоординатная производства компании Melko. Обнаружения НЦ: 0PS-28D компании FRC. Навигационные; 0PS-20. Управления огнем: 2 Туре 2-31.
ГАС: активная ГАС SQS-5 компании Mitsubishi; пассивный с буксируемой антенной ГАС 0QS-1.
Вертолеты: 1 вертолет ПЛО Sh-60 J компании Sikorsky/Mitsubishi.

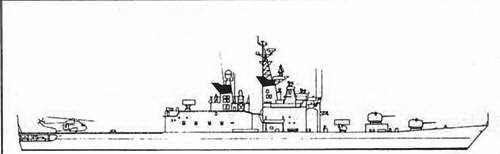

«ХАРУСАМЕ»
«Сиранэ»
Страна: Япония
Страна-производитель: Япония Класс корабля: эсминец. Тип корабля: SHIRANE (эсминец ПЛО) В строю: 2
Название и номер корабля: SHIRANE (DD 143), KURAMA (DD 144) Отличительные признаки:
• Высокий нос, покатая палуба непрерывна от носа к корме.
• Две АУ калибра 127 мм в позициях «А» и «В», 8-контейнерная ПУ ПЛУР АСРОК находятся между мостиком и задней АУ.
• Высокая надстройка расположена по центру корабля.
• Две мачты и дымовые трубы совмещены. В их верхней части установлены легко различимые на общем фоне черные клинообразные рассеиватели/ экраны радиационной защиты.
• На передней мачте расположена решетчатая мачта, а на задней - обтекатель антенны РЛС управления огнем WM 25,
• Длинная полетная палуба; под ней открытый квартердек.
• 8-контейнерная ПУ ЗУР Sea Sparrow установлена на ангаре. Примечание. Из-за того, что от носа до мостика Shirane практически идентичен типу Нашпа, их легко можно перепутать между собой.
Водоизмещение, т: 5200 (стандартное). Длина, м: 159. Ширина, м: 17,5. Осадка, м: 5,3. Скорость, узлы: 31.
Ракеты: 8-контейнерная ПУ ЗУР Sea Sparrow Mk 25 компании Rayheon; 8-контейнерная ПУ ПЛУР АСРОК Mk 112 компании Honeywell.
Пушечное вооружение: две автоматические АУ Mk 42 калибра 127 мм/54 компании FMC; две АУ Phalanx Mk 15 калибра 20 мм компании GE/GD. Торпеды: 2 ТТА Туре 68 калибра 324 мм; торпеды Mk46 Mod 5 Neartip. Ложные цели: четыре системы сверхбыстрой постановки облака дипольных отражателей Mk 36; Prairie Masker - система подавления звука вращающихся винтов.
РЛО
Обнаружения ВЦ - 0PS-12 трехкоординатная, компании Nec. Обнаружения НЦ - 0PS-28 компании FRC. Навигационные - 0PS-20 компании Koden. Управления огнем - WM 25 компании Signaal; 2 Type 72-1А FCS. ГАС: Активно-пассивная ГАС переменной глубины погружения SQS-35(J) компании EDO/Nee; установленный в носовой части корабля 0QS-101 компании Nec; пассивная ГАС с буксируемой антенной SQR-18A компании EDO/Nee.
Вертолеты: 3 вертолета ПЛО SH-60J Sea Hawk компании Sikorsky/Mitsubishi.

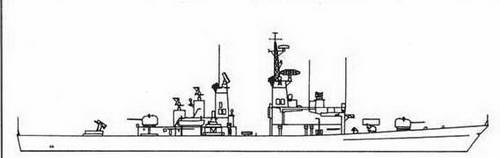

«СИРАНЭ»
«Тачикадзе»
Страна: Япония
Страна-производитель: Япония Класс корабля: эсминец. Тип корабля: TACHIKAZE (эсминец УРО) В строю: 3
Название и номер корабля: TACHIKAZE (DD 168), ASAKAZE (DD 169), SAVAKAZE (DD 170)
Отличительные признаки:
• Высокий нос, верхняя палуба непрерывна от носа к корме.
• Две АУ калибра 127 мм в позициях «А» и «В».
• 8-контейнерная ПУ ПЛУР АСРОК смонтирована непосредственно перед мостиком.
• Размещенная в задней части основной надстройки передняя мачта совмещена с передней дымовой трубой, на которой установлена решетчатая мачта.
• На задней мачте, совмещенной с дымовой трубой, установлена прямоугольная антенна P/1CSPS-52 В/С.
• Два ТТА смонтированы между дымовыми трубами.
• Задняя ПУ ЗУР находится в позиции X.
• ПУ ЗУР Standard смонтирована на длинной палубе.
Водоизмещение (стандартное), т: 3850. Длина, м: 143. Ширина, м: 14,3. Осадка, м: 4,7. Скорость, узлы: 32.
Ракеты: 8-контейнерная ПУ ПКР Мс Donnell Douglas Harpoon; ПУ ЗУР Standard SM-1 MR Mk 13 Mod 1 или 4 компании GDC Pomona; 8-контейнерная ПУ ПЛР АСРОК Mk 112 компании Honeywell; полезная нагрузка - торпеды Мк 46 Mod 5 Neartip.
