• Спереди от дымовых труб размещены две решетчатые мачты. На задней грот-мачте установлена антенна РЛС обнаружения ВЦ Top Plate.
• На меньшей по размерам пирамидальной мачте, установленной на крыше мостика, смонтирована антенна РЛС управления огнем Kite Screech.
• Большая мачта крана находится сзади от кормовых дымовых труб.
• Два ангара размещены вплотную друг к другу и снабжены подъемными рампами к полетной палубе.
Примечание. Тип «УДАЛОЙ» II (1 корабль).
Водоизмещение, т: 6700 (стандартное), 8500 (при полной нагрузке). Длина, м: 163,5. Ширина, м: 19,3. Осадка, м: 7,5. Скорость, узлы: 29.
Дальность хода, мили: 7700 при скорости 18 узлов.
Ракеты: 8-зарядная ПУ ЗУР вертикального старта ЗУР SA-N-9 Gauntlet («Клинок»); 2 счетверенные ПУ ПЛУР SS-N-14 Silex («Раструб») МКБ «Радуга», полезная нагрузка - ядерная или торпеда 53-72.
Пушечное вооружение: 2 АУ калибра 100 мм /59; 4 6-ствольные АУ калибра 30 мм/65.
Торпеды: 2 ЧТА калибра 533 мм.
Противолодочные бомбометы: 2 12-ствольных бомбомета РБУ 6000. Ложные цели: 8 установок для постановки облака дипольных отражателей ПК 10 и две ПК 2. Шумоподавитель типа US Masker.
РЛС:
Обнаружения ВЦ - Strut Pair, Top Plate трехкоординатная. Обнаружения НЦ - 3 Palm Frond.
Управления огнем - 2 Eye Bowl (для SS-N-14); 2 Cross Sword (для SA-N-9); Kite Screch (для 100-мм пушек); 2 Bass Tilt (для 30 мм АУ). ГАС: ГАС Horse Jaw (Polinom); и активная ГАС переменной глубины погружения Mouse Tail.
Вертолеты: 2 вертолета ПЛО Ка-27 Helix А.

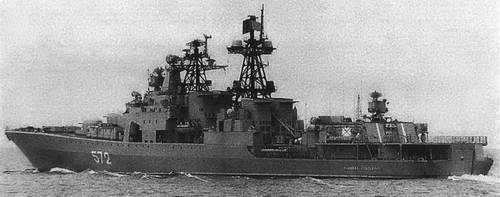

«УДАЛОЙ»

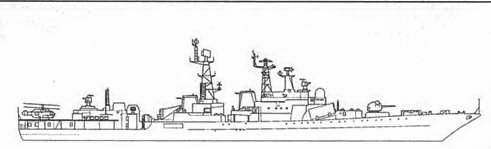

«Удалой» П («Фрегат»)
Страна: Россия
Страна-производитель: Россия Класс корабля: эсминец
Тип корабля: «УДАЛОЙ» II(«Фрегат») (пр. 1155.1) (эсминец УРО) В строю: 1
Название и номер корабля: «АДМИРАЛ ЧАБАНЕНКО».
Отличительные признаки:
• Идентичен эсминцу «Удалой» I, кроме:
• 130-мм АУ установлена только в позиции «А».
• Вместо АУ, в позиции «А» смонтирована система постановки облака дипольных отражателей ПК 2.
• Полностью заметны счетверенные контейнепные ПУ ПКР SS-N-22 Sunburn, установленные под мостиком по левому и по правому бортам.
• ТА защищены заслонками, прикрепленными к основному корпусу корабля посредством петель над скулой, расположенной позади второй дымовой трубы.
• Палуба крана размещена перед разрывом в верхней палубе, который находится на более близком расстоянии от кормы, чем на «Удалом» I.
Водоизмещение, т: 7700 (стандартное), 8900 (при полной нагрузке). Длина, м: 163,5. Ширина, м: 19,3. Осадка, м: 7,5. Скорость, узлы: 28.
Дальность хода, мили: 4000 при скорости 18 узлов.
Ракеты: 2 счетверенные контейнерные ПУ ПКР SS-N-22 Sunburn (ЗМ-82 Москит) МКБ «Радуга»; ПУЗУР вертикального старта SA-N-9 Gauntlet («Клинок»); 2 ЗРАК CADS-N-1 («Каштан»), представляющих собой 6-ствольную АУ калибра 30 мм, спаренную с ПУ ЗУР SA-N-1 (Grisson) и РЛС управления огнем/оптоэлектронным визиром для управления огнем Hot Flash/Hot Spot; ПЛУР ОКБ «Новатор» SS-N-15 Starfish, снаряженные торпедой типа 40. Пушечное вооружение: двухорудийная АУ АК 130 калибра 130 мм/70. Торпеды: 2 ЧТА калибра 533 мм.
Противолодочные бомбометы: 2 12-ствольных бомбомета РБУ 6000. Ложные цели: 8 установок для постановки облака дипольных отражателей ПК 10 и две ПК 2. Шумоподавитель типа US Masker.
РЛС:
Обнаружения ВЦ - Strut Pair IIJop Plate трехкоординатный. Обнаружения НЦ - 3 Palm Frond.
Управления огнем - 2 Cross Sword (для SA-N-9); Kite Screch (для 100 мм АУ). ГАС: ГАС Horse Jaw (Polinom); активная ГАС переменной глубины Horse Tail.
Вертолеты: 2 вертолета ПЛО Ка-27 Helix А.
«УДАЛОЙ» II
Эсминцы - Великобритания
«Дэринг»
Страна: Перу
Страна-производитель: Великобритания Класс корабля: эсминец Тип корабля: DARING (эсминец УРО) В строю: 1
Название и номер корабля: FERRE (экс-DECOY) (DM 74) Отличительные признаки:
• За ограждением мостика имеется разрыв верхней палубы.
• В позициях «А», «В» и «Y» смонтированы АУ калибра 114 мм.
• На мостике установлена мачта-однодеревка, а за ним - тонкая пирамидальная мачта.
• Сзади от средней части корабля смонтирована единственная дымовая труба.
• Сзади от дымовой трубы размещены ПУ ПКР Exocet.
• На корме расположена приподнятая посадочная платформа для вертолетов.
Водоизмещение, т: 2800 (стандартное), 3600 (при полной нагрузке). Длина, м: 118,9. Ширина, м: 13,1. Осадка, м: 5,5. Скорость, узлы: 32.
