Фрегаты - Великобритания

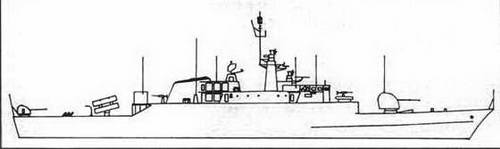

«Альванд»

Страна: Иран

Страна-производитель: Великобритания Класс корабля: фрегат Тип корабля: Alvantl (Vosper Mark 5) (FF6) В строю: 3

Название и номер корабля:

ALVAND ( экс SAAM) (71), ALB0RZ (экс-ZAAL) (72), SABALAN (экс-ROSTAM) (73)

Отличительные признаки:

• Похожие очертания корпуса и надстройки, что и у фрегата, принадлежащего ВС Пакистана British Туре 21.

• Длинный бак с АУ калибра 114 мм в положении «А».

• Короткая пирамидальная грот-мачта, смещенная к носу от середины корабли

• Низкая дымовая груба со скатом к корме с отчетливо видными воздухозаборниками газотурбины перед ней и по обоим бортам. Непосредственно перед дымовой трубой антенна РЛС обнаружения ВНЦ AWS 1.

• На корме, с переднего по задний край, установлено следующее вооружение: ПУ ПКР YJ-2 Sea или Kilter II, противолодочный миномет Limbo и 35-мм/90 спаренная орудийная башня.

Водоизмещение при при полной нагрузке, т: 1350. Длина. м 94,6 Ширина, м: 11.1 Осадка, м: 14.3. Скорость, узлы 29.

Дальность хода, мили: 3650 при 18 узлах.

Ракеты: 2 сдвоенные ПУ ПКР YJ-2 (С-802, CSS-N-8 Saccadel) (на кораблях Alborz и Sabalan). 1 ПУ ПКР SistelSea Killer (на корабле Alvand) (верхний ряд кассет удален с целью освободить место для ПУ РСЗО ВМ-21). Пушечное вооружение: 1 АУ калибра 114 мм/55 Vickers Mk 8. 2 двуствольные АУ Oerlikon калибра 35мм/90 (Испания). 3 АУ Oerlikon GAM-BO 1 калибра 20 мм. 2 пулемета калибра 12,7 мм.

Противолодочные бомбометы: 1 3-ствольный бомбомет Limbo Mk 10. Ложные цели: 2 ПУ пассивных помех Мк 5 производства Великобритании.

РЛС

Обнаружения ВНЦ - Plessey AWS 1. Обнаружения НЦ - Racal Decca 1226. Навигационные - Decca 629. Управления огнем: 2 РЛС Sea Hunter, Contraves.

ГАС: 1 ГАС Graseby 174; подкилевая с системой активного поиска. Graseby 170.

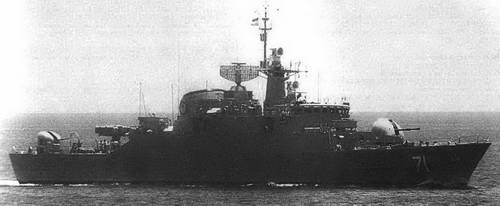

«АЛЬВАНД»

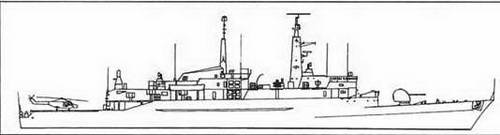

«Амазон»

Страна: Пакистан

Страна-производитель: Великобритания Класс корабля: фрегат

Тип корабля: AMAZON (TARIQ) (класс 21) (DDG/DD/FFG/FF)) В строю: б

Название и номер корабля:

TARIQ (экс-AMBUSCADE) (D 181(bkc-F 172), BABUR (экс-AMAZON) (D 182 экс-F 169), KHAIBAR (экс-ARROW) (D 183, 3kc-F173), BADR (экс-ALACRITY) (D 184, 3kc-F185),TIPPU SULTAN (экс-AVENGER) (D185, экс-F 185), SHANJAHAN (экс-ACTIVE) (D 186, экс-F 171)

Отличительные признаки:

• Длинный бак с приподнятым носом.

• АУ калибра114 мм в положении «А».

• На кораблях D182,0184, D186 ПУ Harpoon размещена в положении «В» или перед дымовой трубой.

• Низкая надстройка с высокой закрытой мачтой, которая устанавливается позади мостика. На мачте помещена РЛС обнаружения ВНЦ класса 992R; заменяется на Signaal DA 08 на кораблях D 182. D 181. D 183 и D 185.

• Низкая приземистая дымовая труба с наклоном в сторону кормы.

• Узкая кормовая мачта непосредственно позади дымовой трубы, черного цвета.

• Вместо ПУ ЗУР Seacat на D 181, D183, D 185 устанавливается LY 60 N на кормовой части ангара. На D 182, D184, D186 на смену системе Seacat пришла АУ Vulcan Phalanx.

• Короткая вертолетная палуба со спуском на очень маленький ют.

Водоизмещение при полной нагрузке, т: 3700. Длина, м: 117. Ширина, м: 12,7. Осадка, м: 5,9. Скорость, узлы: 30.

Дальность хода, мили: 4000 при 17 узлах.

Ракеты: На кораблях D 182, D184, D 186 применяются ПУ ПКРНагрооп 1С. Вместо ПУ Seacat Short Bros, на кораблях D181, D183, D 185 устанавливаются ПУ LY 60N производство Китая.

Пушечное вооружение: 1 АУ калибра 114 мм/55 Vickers Mk 8. 2 двуствольные АУ калибра 25мм/60. На кораблях D 182, D184, D 186 АУ Seacat заменяется на 20-мм Vulcan Phalanx Mkl5. 2 или 4 АУ Oerlikon Mk 7А калибра 20 мм или 1 АУ MSI DS ЗОВ калибра 30 мм/75 и 2 АУ Oerlikon GAM-B0 1 калибра 20 мм. Торпеды: 2 ТТА Plessey STWS Mk 2 калибра 324 мм на кораблях D 184 и 0 186. П редстоит установка одиночных или счетверенных ТА Bofors класс 43X2 на все корабли.
