«Леопард»

Страна: Бангладеш

Страна-производитель: Великобритания Класс корабля: фрегат Тип корабля: LEOPARD (класс 41) (FFG) В строю: 2

Название и номер корабля:

ABU BAKR ( экс - I.YNX) (F 15), ALI HAIDER (экс-JAGUAR) (F17)

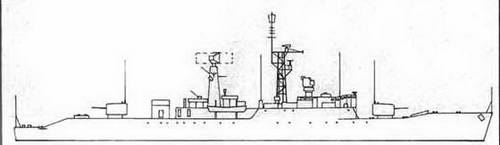

Отличительные признаки:

• Приподнятый бак со скатом к 115-мм АУ в положении «А».

• В задней части сверху мостика расположена РЛС управления огнем (класс 275),

• Две мачты: решетчатая фок-мачта позади РЛС управления огнем и закрытая грет мачта I антенной РЛС обнаружения ВЦ (класс 965).

• Выхлоп отработанных газов из двигателя производится посредством короткой дымовой ipyoi.i, расположенной в решетчатой мачте, и через верхнюю ча‹ и, кормовой мачты.

• В положении «Y» смонтирована АУ калибра 115 мм.

• Скат верней палубы к очень короткому юту.

Водоизмещение при полной нагрузке, т: 2520. Длина, м: 103,6. Ширина, м: 12,2. Осадка, м: 4,7. Скорость, узлы: 24.

Дальность хода, мили: 7500 при 16 узлах.

Пушечное вооружение: 2 двухорудийные АУ АУ Vickers калибра 115мм/45. 1 АУ Bofors Mk 9 калибра 40 мм/60 .

РЛС*

Обнаружения ВЦ - 1 РЛС Marconi (класс 965) с одной антенной решеткой АКЕ 1. Обнаружения ВНЦ - Plessey класс 993. Навигационные - Decca Класс 978; Kelvin Hughes класс 1007. Управления огнем: класс 275.

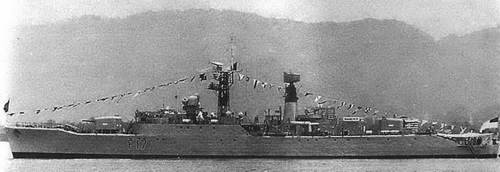

«АЛИХАЙДЕР»

«Найтирой»

Страна: Бразилия

Страна-производитель: Великобритания Класс корабля: фрегат Тип корабля: NITFR0I В строю: 6

Название и номер корабля:

NITEROI (F 40), DEFENSORA (F 41), CONSTITUICAO (F 42*), LIBERAL (F 43*), INDEPENDENCIA(F44), UNlAO (F45)

* - выполнены и общей конфигурации. Остальные предназначены для борьбы с подлодками пршииника.

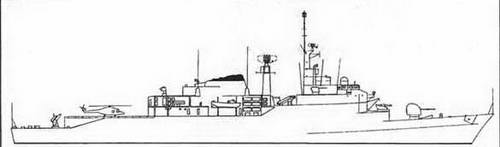

Отличительные признаки:

• Для общей конфигурации:

• Короткий бак с 115-ммАУ в положении «А» и противолодочным минометом Bofors калибра 375 мм в положении «В».

• Высокая носовая надстройка по всей ширине корабля.

• В задней носовой надстройке расположена фок-мачта.

• Непосредственно перед дымовой трубой установлена пирамидальная грот-мачта несущая антенну РЛС обнаружения ВНЦ.

• Ближе к корме от середины корабля расположена приземистая, широкая дымовая труба с черным оголовком. Верхняя часть трубы выполнена под наклоном от носа к корме.

• Вертолетная палуба на уровне верхней палубы со спуском на длинный ют, на котором установлена АУ калибра 115 мм. На корабле Liberal смонтирована ПУ Albatros для ЗУР Aspide,

• На шлюпбалке и по обоим бортам по соседству с дымовой трубой расположены корабельные шлюпки.

Примечание 1. Корабли, в конфигурации ПЛО, имеют удлиненную вертолетную палубу (за счет юта) и ПУ ПЛО ракет Ikara (в положении «Y»). Примечание 2. Модифицированный Niteroi класса Brasil используется и качестве учебного корабля с флажным позывным U 27. На нем установлены лишь 2 АУ Bofors калибра 40 мм/70, а также 4 АУ для производства салютов.

Водоизмещение при полной нагрузке, т: 3707. Длина, м: 129,2. Ширина, м: 13,5. Осадка, м: 5,5. Скорость, узлы: 30.

Дальность хода, мили: 5300 при 17 узлах.

Ракеты: 2 сдвоенные ПУ ПКР ММ 40 Exocet, Aerospatiale. 2 строенные ПУЗУР Seacat, Short Bros. Заменяется на ПУ Albatros для ЗУР Aspide. 1 ПУ ПЛУР Ikara (стандарт Branik), полезная нагрузка - торпеды Мк46. Пушечное вооружение: 1 или 2 АУ Vickers калибра 115мм/55 (в обычной конфигурации). Вариант для противолодочной борьбы оборудуется только одной такой пушкой. 2 АУ Bofors калибра 40 мм/70. Заменяются на АУ Bofors SAK МкЗ калибра 40 мм/70.

Торпеды: 2 ТТА Plessey STWS-1 калибра 324 мм. Торпеды Honeywell Мк4б мод. 5.

Противолодочные бомбометы: 1 2-ствольный бомбомет Bofors калибра 375 мм. Глубинные бомбы: 1 (5 на кораблях общей конфигурации). Ложные цели: 2 установки Plessey Shield пуска пассивных помех.
