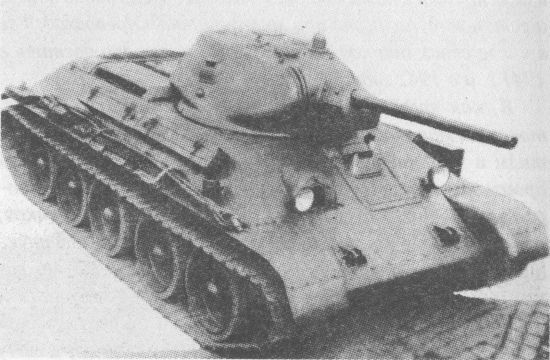

Серийный танк Т-34 с 76-мм пушкой Ф-34 и литой башней. 1941 год
Некоторые авторы почему-то ставят написание этого письма чуть ли не в вину П. А. Ротмистрову. Мол, хотел оправдаться за неудачу под Прохоровкой и всю вину свалил на конструкторов. Можно подумать, что П. А. Ротмистров единолично принимал решение атаковать в лоб 2-й танковый корпус СС! Решение это принимал командующий Воронежским фронтом Н. Ф. Ватутин при участии представителя Ставки ВГК А. М. Василевского. Ставка в лице И. В. Сталина это не отвечавшее обстановке решение утвердила. Так что, какие вопросы к Ротмистрову? Однако вернёмся к Т-34.

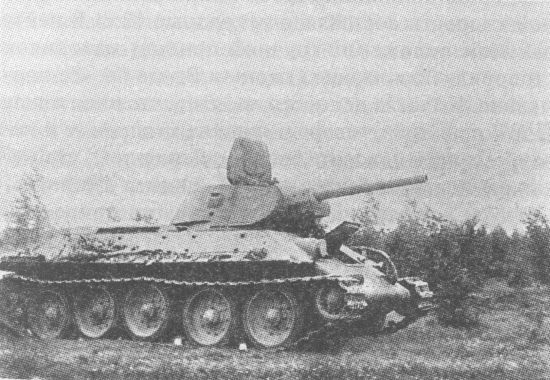

Танк Т-34 выпуска 1941 года. В крышке башенного люка уже отсутствует прибор кругового обзора
Как известно, манёвренность огня любого танка определяется угловой скоростью поворота башни. Башня танка Т-34 вращалась вокруг своей вертикальной оси с помощью механизма поворота, расположенного с левой стороны от орудия. Механизм поворота башни представлял собой понижающий червячный редуктор. Для быстрого переноса огня с одной цели на другую использовался электромеханический привод, а для точного наведения орудия в цель – ручной. Электропривод механизма поворота башни имел три скорости вращения. Управление электродвигателем производилось посредством поворота смонтированного на нём маховичка реостата (контроллера). Для поворота башни вправо маховичок поворачивался вправо, для поворота влево – влево. Маховичок реостата при поворачивании имел три положения в каждую сторону, соответствовавших трём скоростям вращения башни, имевшим следующие значения: 1-я скорость – 2,1 об/мин, 2-я – 3,61 об/мин, 3-я – 4,2 об/мин. Таким образом, время полного оборота башни на максимальной скорости составляло рекордные 12 с! В нейтральном положении (ручной привод) маховичок стопорился с помощью кнопки. Вроде бы всё нормально. Но тогда не совсем понятно, что имел в виду П. А. Ротмистров, говоря о «крайне медленном и неравномерном повороте башни». Дело в том, что механизм поворота башни танка Т-34 имел крайне неудачную конструкцию с разнесёнными приводами управления.
Представим себе наводчика танка в бою. Его лицо прижато к налобнику прицела, то есть по сторонам он не смотрит и органами наведения пушки манипулирует вслепую. Правая рука лежит на маховике вертикального наведения, левая – на маховике ручного привода поворота башни. По воспоминаниям некоторых танкистов, они скрещивали руки, вращая правой маховик механизма поворота башни. Возможно, так было удобнее. Для перехода на электропривод наводчику нужно было протянуть руку (левую, правой это сделать было затруднительно) и нашарить им небольшой маховичок контроллера, расположенный на механизме поворота сверху. При этом необходимо было не забыть переключиться с ручного привода на электромеханический, нажав маленькую кнопку рядом с маховичком. Как говорится, «суду всё ясно» – ни один нормальный человек в горячке боя делать всего этого не будет. Поэтому наводчики «тридцатьчетвёрок» в основном пользовались только ручным приводом поворота башни. В значительной степени выбор им облегчал и тот факт, что на танках выпущенных зимой 1941/42 года, например, электропривод поворота башни вообще отсутствовал – на заводы не поступали электромоторы.
Для ведения стрельбы из пушки Л-11 применялись телескопический прицел ТОД-6 и перископический панорамный прицел ПТ-6; для стрельбы из пушки Ф-34 – телескопический прицел ТОД-7 и перископический панорамный прицел ПТ-7, впоследствии заменённые на телескопический прицел ТМФД-7 и перископический панорамный прицел ПТ-4-7. На части танков, помимо штатного перископического прицела, устанавливалась командирская панорама ПТ-К.

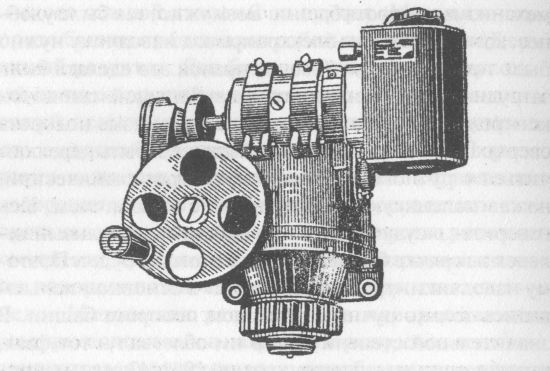

Механизм поворота башни
Телескопический прицел ТМФД-7 имел 2,5-кратное увеличение и поле зрения 15°. Он обеспечивал большую точность наведения, но работа с ним была неудобна, так как окулярная часть перемещалась вместе с орудием, а значит, наводчику приходилось либо сползать со своего сиденья, придавая стволу орудия угол возвышения, либо привставать с него, придавая угол склонения. Перископический прицел в отличие от телескопического крепился не на орудии, а в крыше башни. Он обеспечивал круговой обзор при неподвижном окуляре. Головная призма прицела была связана с пушкой параллелограмным приводом. Прицел ПТ-4 имел более низкую точность наведения вследствие ошибок, вводимых параллелограмным тяговым устройством и дифференциальным механизмом. С сентября 1943 года танки Т-34 начали комплектоваться перископическими прицелами ПТ-9 без механизма кругового обзора.
