Первые известные автору испытания танка обстрелом проходили на НИБТПолигоне в Кубинке в конце марта 1940 года. Испытывался танк А-34 № 2. Обстрел бортов корпуса и башни этого танка с дистанции 100 м из отечественной (четыре выстрела) и английской (два выстрела) 37-мм пушек остроголовыми бронебойными снарядами никакого воздействия на танк не произвёл – снаряды отскочили от брони, оставив лишь вмятины глубиной 10– 15 мм. При обстреле башни из 45-мм пушки двумя бронебойными снарядами с этой же дистанции разрушились стёкла и зеркала бортового смотрового прибора башни, был оторван налобник на прицеле, а также нарушились сварные швы по контуру бронировки смотрового прибора и у днища ниши башни. В результате деформации погона при вращении башни наблюдались заедания. При этом посаженный в танк манекен остался цел, а заведённый в танке перед обстрелом двигатель продолжал устойчиво работать. После обстрела танк преодолел участок с глубоким снегом и незамерзающий заболоченный ручей. На основании результатов обстрела было принято решение увеличить толщину днища ниши башни с 15 до 20 мм и усилить болты крепления кормового люка.

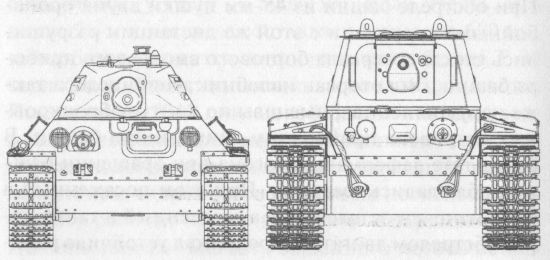

Сравнительные размеры Т-34 и КВ-1
Уровень броневой защиты серийных танков, которые начали выходить из заводских цехов через год с небольшим, в принципе был таким же, как у прототипов. Существенно не изменились ни толщина броневых листов, ни их взаиморасположение. Начало Великой Отечественной войны обнадёживало – выяснилось, что танки Т-34 в стандартных боевых ситуациях практически не поражались огнём штатных противотанковых средств Вермахта. Во всяком случае, такая картина имела место в начальный период войны. Подтвердили её и испытания, проводившиеся в Сталинграде 19 сентября 1941 года на полигоне, где формировалась 4-я танковая бригада полковника М. Е. Катукова. Побудительным мотивом для проведения этих испытаний стало освоение на СТЗ процесса упрощённой термообработки броневых деталей. Первый корпус, изготовленный по новому техпроцессу, был обстрелян из 45-мм противотанковой и 76-мм танковой пушек.
«В ходе испытаний бронекорпус подвергся следующей схеме обстрела:
а. в правый борт выпущено семь бронебойных 45-мм и один фугасный 76-мм снаряд;
б. в правый подкрылок было выпущено восемь бронебойных 45-мм снарядов;
в. в верхний лист кормы было выпущено три бронебойных 45-мм снаряда;
г. в верхний лист носа было выпущено три бронебойных и один фугасный 76-мм снаряды.
Обстрел из 45-мм противотанковой пушки производился с дистанции 50 м. Борта и подкрылки обстреливались под утлом 50° и 12° к нормали, нос и корма – по нормали к естественному положению корпуса. Испытаниями было установлено, что общая конструкционная прочность корпуса при его обстреле бронебойными снарядами калибра 45 мм в целом сохранена полностью и наблюдались лишь частичные разрушения швов при попадании снарядов около них, и только попадание 76-мм бронебойных снарядов вызывало незначительные разрушения швов и сколы небольшой протяжённости».

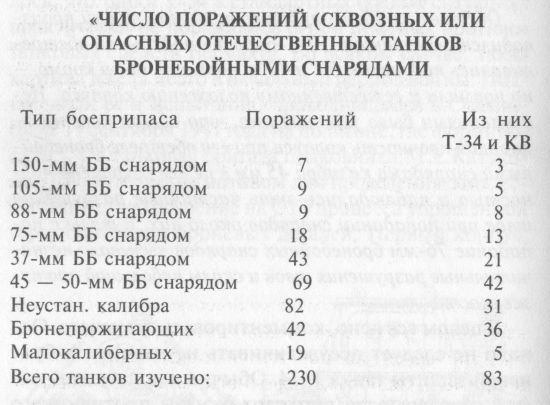

В целом всё ясно, комментировать тут нечего. Однако не следует преувеличивать неуязвимость броневой защиты танка Т-34. Обычно в пользу этой самой неуязвимости приводят отзывы противника о столкновениях с танками Т-34 летом 1941 года. Однако к этим отзывам (с некоторыми из них мы познакомимся ниже) следует относиться с известной долей критики. С одной стороны, по причине несколько избыточной их эмоциональности, а с другой – потому что в большинстве случаев в советской печати они приводились не полностью, то есть без конца. А конец, как правило, был один – советский танк Т-34 (или KB) подбивался. Если этого не могла сделать противотанковая артиллерия, то делала дивизионная или зенитная. Для того чтобы убедиться в этом, достаточно взглянуть на данные отчёта о повреждениях советских подбитых танков, поступивших на ремонтные предприятия в ходе битвы за Москву в период с 9 октября 1941 года по 15 марта 1942 года.
Примечание: итоговая цифра не совпадает с числом поражений по причине наличия во многих танках (особенно среднего и тяжёлого типа) более 1-го поражения.
Общее число попаданий превышает число поражений в среднем в 1,6– 1,7 раза».
103 Корпус танка:
1 – картер бортовой передачи; 2 – отбойный кулак пальцев гусеницы; 3 – стойка ограничителя балансира; 4 – кронштейн упора балансира; 5 – вырез для цапфы балансира; 6 – отверстие для оси балансира; 7 – кронштейн кривошипа направляющего колеса; 8 – броневая пробка над хвостовиком червяка механизма натяжения гусеницы; 9 – балка носовой части корпуса; 10 – буксирный крюк; 11 – защёлка буксирного крюка; 12 – бонки для крепления запасных траков; 13, 16 – защитные планки; 14 – броневая защита пулемёта; 15 – крышка люка механика-водителя; 17 – кронштейн фары; 18 – кронштейн сигнала; 19 – поручень; 20 – кронштейн пилы; 21 – кронштейны наружного топливного бака
