Ремонт крупногабаритных часов
Крупногабаритными часами считаются настольные, настенные и напольные часы. Важной особенностью механизма крупногабаритных часов является наличие двух платин — передней и задней, между которыми располагается колесная система. Как правило, платины таких часов имеют прямоугольную форму. Кроме того, в них проделаны большие смотровые отверстия.
В крупногабаритных часах может быть использован как пружинный, так и гиревой двигатель. Настольные часы обычно выпускают с пружинным двигателем и с балансовым регулятором хода.
Пружинный двигатель применяется и для настенных часов (часы с гиревым двигателем — «ходики» — сейчас весьма редки). В качестве регулятора хода настенных часов употребляются как маятники, так и балансы.
Для напольных часов применяются гиревой двигатель и маятниковый регулятор.
Маятниковые часы
Часы, в механизме которых используется маятниковый регулятор, называются маятниковыми. В зависимости от вида двигателя маятниковые часы подразделяются на гиревые и пружинные.
Маятниковые часы могут быть различных размеров и конструкций, простые и сложные, например с такими дополнительными устройствами, как бой, кукушка. Самой простой конструкцией маятниковых часов являются часы-ходики с гиревым двигателем (рис. 5).

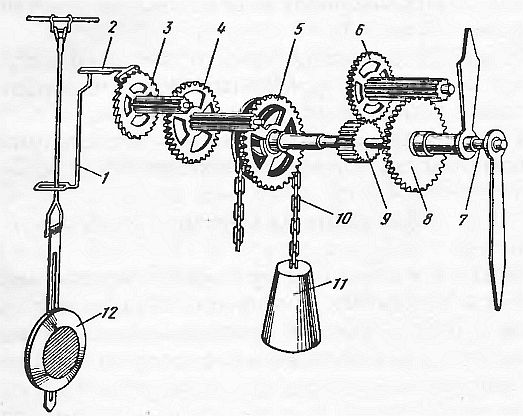

Рис. 5. Кинематическая схема часов с гиревым двигателем:
1 — поводок;
2 — скоба;
3 — колесо анкерное;
4 — колесо промежуточное;
5 — колесо центральне;
6 — колесо вексельное с трибом;
7 — ось минутного триба;
8 — колесо часовое;
9 — триб минутной стрелки;
10 — цепь;
11 — гиря;
12 — маятник
Гиря (11) надета на цепь (10), которая, в свою очередь, закреплена на металлической звездочке, находящейся за колесом. Для того чтобы цепь не могла соскочить со звездочки, ее закрепляют двумя боковыми шайбами и трехлепестковой пружиной, выступающей в качестве запирающей собачки. В целом весь этот узел называется блочком.
Блочок установлен так, чтобы свободно вращаться на втулке центрального колеса (5). Колесо неподвижно закреплено на оси триба минутной стрелки (9). Сама минутная стрелка насажена на конец триба.
Когда гиря опускается, цепь вращает звездочку по часовой стрелке. Вместе с ней вращается и весь блочок. Согнутые лепестки пружины попадают в окна центрального колеса (5), и колесо начинает вращаться по часовой стрелке. Вместе с центральным колесом вращается и ось (7) с минутной стрелкой. Ось делает один оборот в час.
Чтобы начало двигаться часовое колесо, движение передается сначала на триб минутной стрелки (9), затем на вексельное колесо (6) и его триб. Число оборотов часового колеса (8) в 12 раз меньше числа оборотов триба минутной стрелки.
На втулку часового колеса насаживается часовая стрелка. Центральное колесо приводит в движение триб промежуточного колеса (4), оттуда движение передается на триб анкерного колеса (3), а с него — на скобу (2).
Скоба предназначена для поддержания колебаний маятника (12). Импульсы на маятник она подает через поводок (1). Помимо этого, скоба периодически затормаживает и освобождает анкерное колесо.
Когда вы поднимаете гирю, то звездочка, а вслед за ней и весь блочок начинают вращаться против часовой стрелки. В этом случае трехлепестковая пружина просто скользит своими лепестками по поверхности спиц центрального колеса.
Механизм часов с кукушкой
Часы с кукушкой изготовляют на базовой механической основе часов-ходиков. В принципе, это обычные часы с боем, но механизм боя в этих часах отбивает каждые полчаса и час, сопровождая каждый удар кукованием кукушки, появляющейся в окне панели циферблата. Иногда, довольно редко, можно встретить также часы с кукованием без боя.
Принцип работы механизма боя (кукования) прост (рис. 6).

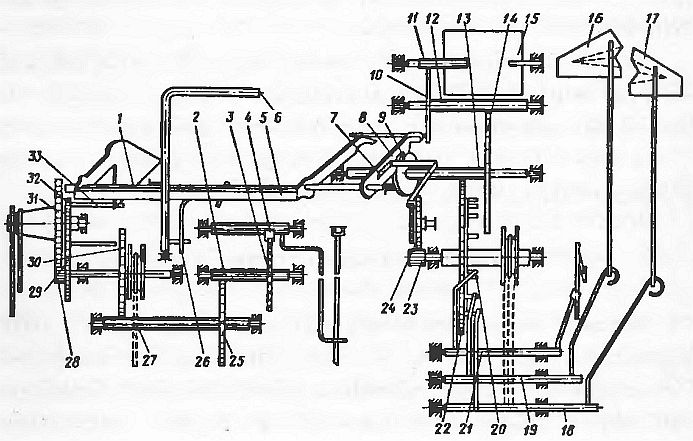

Рис. 6. Кинематическая схема часов с кукушкой:
1 — валик рычагов счетчика;
2 — триб анкерного колеса;
3 — колесо анкерное;
4 — валик скобочный;
5 — рычаг включения боя;
6 — кронштейн со штифтом;
7 — рычаг счетчика;
8 — рычаг замыкания;
9 — кулачок;
10 — колесо стопорное;
11 — триб ветряка;
12 — триб стопорного колеса;
