  71

Танкетка Т-27, переоборудованная в артиллерийский тягач.

В конце 1930-х годов танкетки Т-27 использовались в качестве тягачей 45-мм противотанковых пушек.

На 1 января 1941 г. в Красной Армии числилось 2558 танкеток, часть из которых принимала участие в боевых действиях начального периода Великой Отечественной войны, включая битву за Москву. В частности, 1 декабря 1941 г. несколько танкеток Т-27 поддерживали атаку одного из батальонов 71-й отдельной морской стрелковой бригады в районе г. Яхромы.

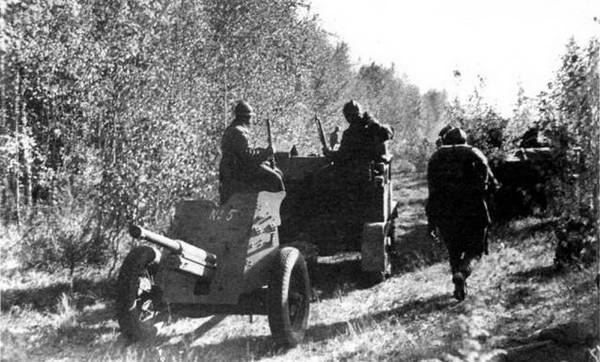

Танкетки Т-27 буксируют 45-мм противотанковые пушки


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКЕТКИ Т-27


БОЕВАЯ МАССА, т: 2,7.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 2600, ширина -1825, высота – 1443, клиренс – 240.

ВООРУЖЕНИЕ: 1 пулемет ДТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 2520 патронов.

БРОНИРОВАНИЕ, мм: лоб, борт, корма -10, крыша – 6. днище – 4.

ДВИГАТЕЛЬ: "Форд-АА" или ГАЗ-АА, 4-цилиндровый, рядный, карбюраторный, жидкостного охлаждения; мощность 40 л.с. (29,44 кВт) при 2200 об/мин, рабочий объем 3060 см #179; .

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, 4-скоростная коробка передач, карданная и главная передачи, простой конический дифференциал, одноступенчатые бортовые передачи

ХОДОВАЯ ЧАСТЬ: шесть сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в три тележки, установленные на продольной балке, поддерживающий брус, ведущее колесо переднего расположения с несъемным зубчатым венцом (зацепление цевочное), подвеска рессорная; в каждой гусенице 129 траков шириной 150 мм, шаг трака 44 мм.

СКОРОСТЬ МАКС., км/ч: 42.

ЗАПАС ХОДА, км; 110.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30, высота стенки, м – 0,5, ширина рва, м -1,2. глубина брода, м – 0,5.

СРЕДСТВА СВЯЗИ: отсутствуют.

Легкий колесно-гусеничный танк БТ

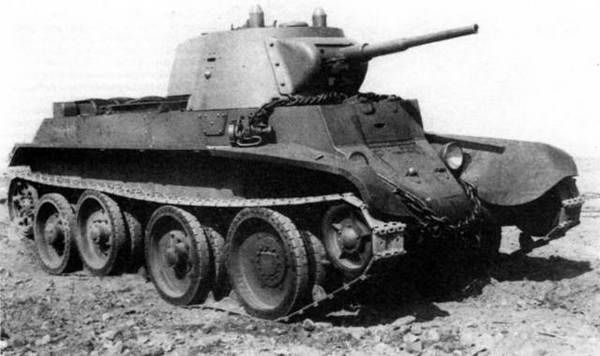

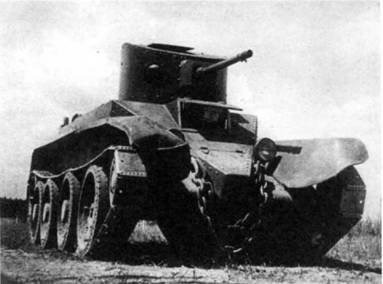

Легкий колесно-гусеничный танк БТ-7 обр. 1937 г. (вверху). Легкий колесно- гусеничный танк БТ-2 (внизу)



Второй по массовости и наиболее популярный советский танк периода 1930-х годов. Разработан на базе колесно-гусеничного танка М.1931 американского конструктора У.Кристи. Принят на вооружение РККА постановлением РВС СССР от 13 февраля 1931 г. Выпускался серийно на заводе № 183 (ХПЗ имени Коминтерна) в Харькове. С 1932 по 1940 г. изготовлено 8060 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

БТ-2 – первый серийный вариант. Представлял собой практически копию американского прототипа, но с вновь разработанной в СССР цилиндрической башней. Боевая масса 11,3 т. Вооружение: 37-мм пушка Б-3 и пулемет ДТ. Наведение пушки по вертикали – с помощью плечевого упора. На части танков пулемет отсутствовал, на части вместо пушки была смонтирована спаренная установка пулеметов ДА-2. Двигатель М-5 или "Либерти" мощностью 400 л.с. при 1650 об/мин. Макс, скорость на гусеницах – 52, на колесах – 72 км/ч. Экипаж 3 чел. Изготовлено 620 единиц.

БТ-5 – новая башня с развитой кормовой нишей. Вооружение: 45-мм пушка 20К и спаренный с ней пулемет ДТ. Усилены ведущие колеса, литые диски опорных катков заменены на штампованные. Экипаж 3 чел. На части танков устанавливалась радиостанция 71-ТК-1 с поручневой антенной. В остальном конструкция танка существенных изменений не претерпела. Боевая масса 11,5 т. Изготовлено 1834 единицы.

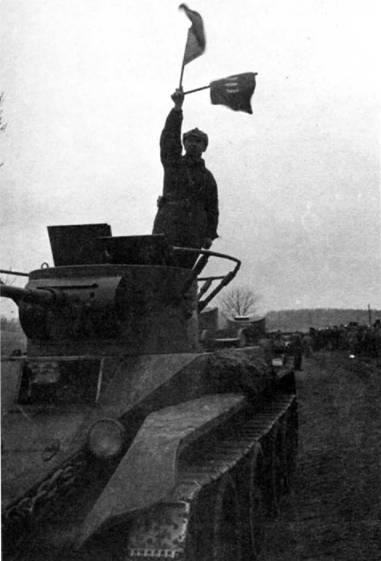

Колесно-гусеничный танк БТ-5 отличался от своего предшественника, главным образом, новыми башней и вооружением

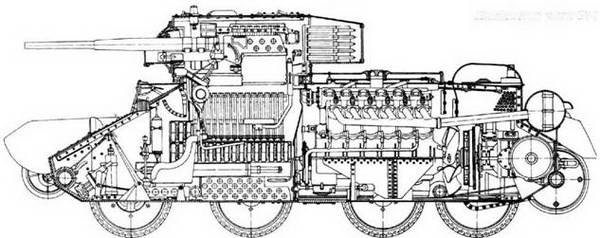

Компоновка танка БТ-5


БТ-7 обр. 1935 г. – новый корпус в основном сварной конструкции. Увеличенный объем топливных баков. Двигатель М-17Т. Мелкозвенчатая гусеница. Башня и вооружение – без изменений. С 1936 г. – на части танков зенитный пулемет ДТ и два пушечных прожектора для стрельбы ночью.

БТ-7 обр. 1937 г. – башня конической формы с пулеметом в кормовой нише. Трехскоростная коробка передач. Внесены изменения в трансмиссию и ходовую часть. Боекомплект увеличен на 44 снаряда. На части танков устанавливался зенитный пулемет и два пушечных прожектора. С 1938 г. установка пулемета в кормовой нише и прожекторов отменена. Боевая масса 13,9 т. Габариты 5660x2290x2417 мм. Танков БТ-7 изготовлено 4613 единиц.

БТ-7А – артиллерийский танк. Башня Т-26-4. Вооружение: 76-мм пушка КТ-28 и автономный пулемет ДТ. С 1937 г. на части танков – зенитный и кормовой пулеметы, а также пушечные прожекторы Боекомплект 50 выстрелов и 3339 патронов. Незначительные изменения в корпусе, связанные с установкой башни Т-26- 4. Всего было изготовлено 155 танков БТ-7 А, однако на вооружение Красной Армии поступило только 134 машины, из них 11 – с радиостанциями 71-ТК-1(71- ТК-3). На 21 машине, из-за нехватки 76,2-мм пушек, были установлены конические башни с 45-мм танковыми пушками.

  71
