ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА БТ-7М

БОЕВАЯ МАССА, т: 14,65,

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5660, ширина – 2290, высота – 2447, клиренс – 390.

ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г. или 1938 г. калибра 45 мм, 2 пулемета ДТ обр. 1929 г, калибра 7,62 мм,

БОЕКОМПЛЕКТ: 188 выстрела и 2331 патрона (на танках без радиостанции), 146 выстрела и 1827 патрона (на танках с радиостанцией).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр.1930 г., перископический панорамный прицел ПТ-1 обр.1932 г.

БРОНИРОВАНИЕ, мм: лоб корпуса – 22, борт и корма – 13, крыша -10, днище – 6, башня -15.

ДВИГАТЕЛЬ: В-2, 12-цилиндровый, дизельный, четырехтактный, V-образный, жидкостного охлаждения, мощность 400 л.с. (294,5 кВт) при 1700 об/мин, рабочий объем 38 880 см #179; .

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, бортовые фрикционы, бортовые передачи, редукторы привода колесного хода.

ХОДОВАЯ ЧАСТЬ: четыре сдвоенных обрезиненных опорных катка на борт, направляющее колесо, ведущее колесо заднего расположения (зацепление гребневое); на колесном ходу – ведущий задний опорный каток, управляемый – передний; подвеска индивидуальная пружинная; в каждой гусенице 70 траков шириной 260 мм, шаг трака 167 мм.

СКОРОСТЬ МАКС., км/ч: на гусеницах – 62, на колесах – 86,

ЗАПАС ХОДА, км: на гусеницах – 630, на колесах – 1250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 36, ширина рва. м – 2,5, высота стенки, м – 0,55, глубина брода, м – 0,9.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1, переговорное устройство ТПУ-3.

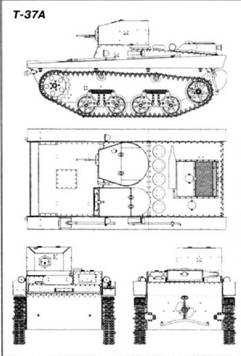

Малый плавающий танк Т-37А

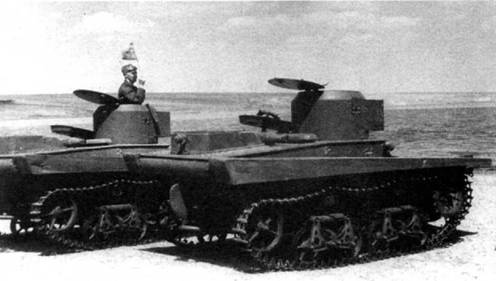

Колонна танков Т-37А на маневрах войск Киевского военного округа. 1937 г. (вверху). Плавающие танки Т-37А перед форсированием водной преграды (справа)

Первый серийный плавающий танк Красной Армии. Принят на вооружение постановлением СТО СССР от 11 августа 1933 г. Производился на заводе № 37 имени Г.К.Орджоникидзе (г.Москва). С 1933 по 1936 г. изготовлено 2627 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ Корпус клепано-сварной. Башня с пулеметом ДТ смещена к правому борту. К надгусеничным полкам крепились поплавки, заполненные пробкой.

Движение на плаву – с помощью гребного винта и рулей. Часть машин оснащалась радиостанцией.

Танки Т-37А поступали на вооружение разведывательных подразделений механизированных и танковых частей и соединений. В начале 1934 г. в состав танковых батальонов Т-26 механизированных бригад был введен взвод разведки – три Т- 37А. Одновременно стрелковые батальоны стрелковых бригад механизированных корпусов получили по взводу разведки в составе трех Т-37А. Кроме того, разведывательные роты механизированных и стрелковых бригад получили по семь Т- 37А. Все эти танки были оснащены радиостанциями. В состав 20-й отдельной легкой мото-механизированной бригады ОКДВА было включено два танкетных батальона, имевших по 64 Т-37А.

В 1935 г. в связи с увеличением количества танков во взводе с трех до пяти возросло и число Т-37А в механизированных и стрелковых бригадах мехкорпусов. Некоторое количество машин этого типа имелось в танковых батальонах стрелковых и в механизированных полках кавалерийских дивизий.

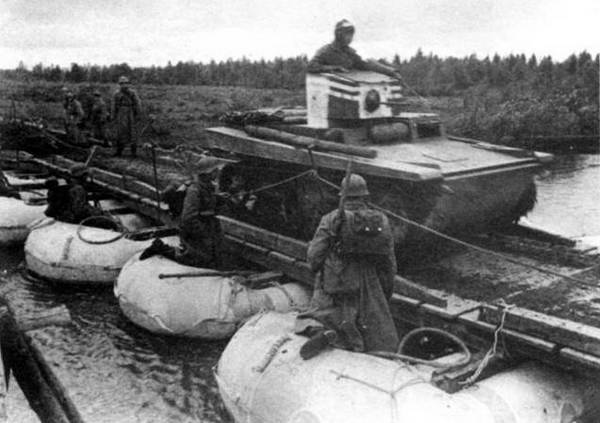

Танк Т-37А преодолевает водную преграду по наплавному мосту. Ленинградский военный округ, »936 г.

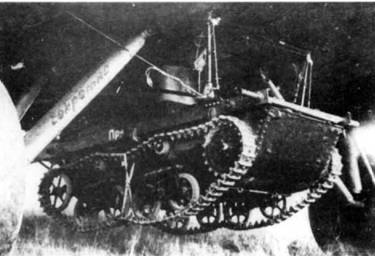

Танк Т-37А на подвеске под бомбардировщиком ТБ-3 перед сбрасыванием на воду. 1936 г.

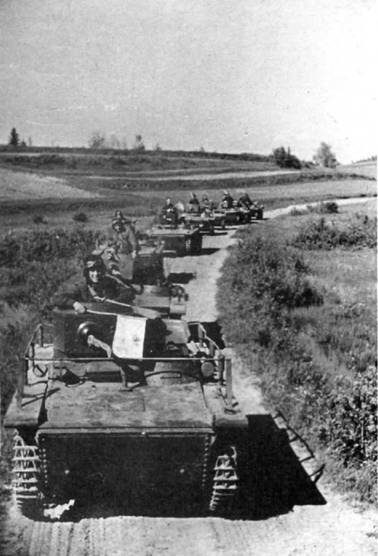

Подразделение танков Т-37А на марше. Впереди – командирский Т-37ТУ, оснащенный радиостанцией с поручневой антенной. Юго-Западный фронт, 1941 г.

Т-37А состояли на вооружении и воздушно-десантных войск. Они доставлялись по воздуху на специальной подвеске ПГ-12 под самолетом ТБ-3.

На 1 июня 1941 г. в войсках имелся 2331 танк Т-37А (из них в западных военных округах – 1081 танк). Они принимали участие в боевых действиях начального периода Великой Отечественной войны, причем использовались в основном для поддержки пехоты.

На базе Т-37А была выпущена партия (75 шт.) огнеметных танков.
