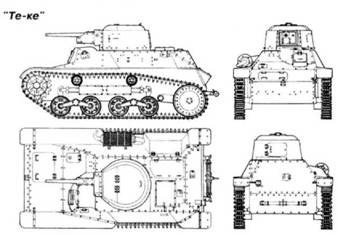

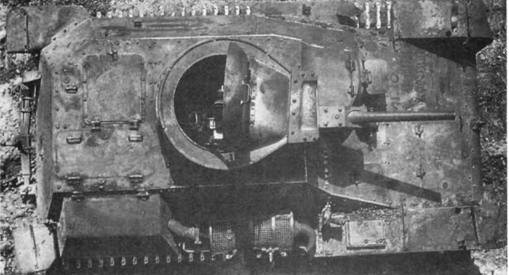

Малый танк 2597, вид сверху

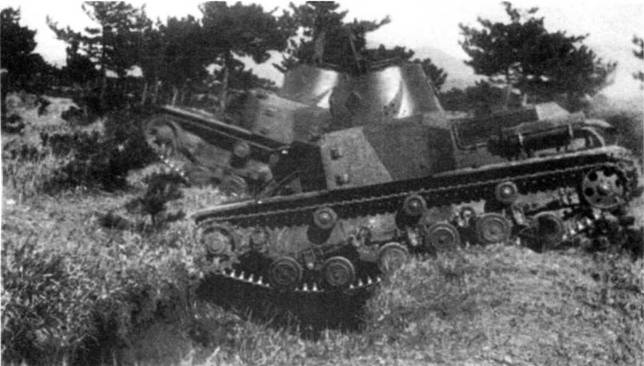

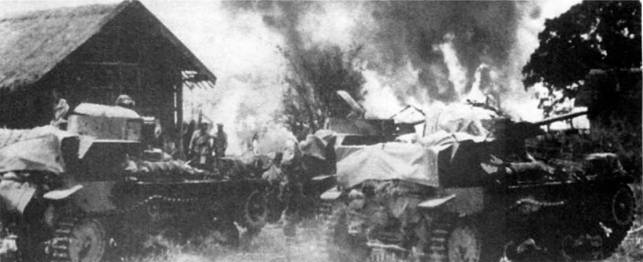

Малые танки 2597 в бою

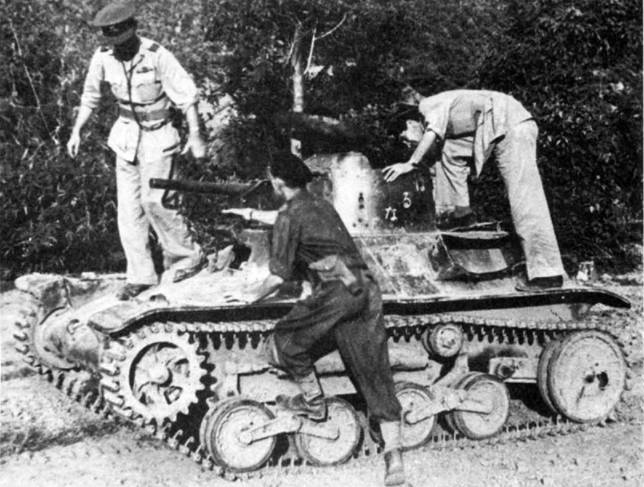

Английские офицеры и солдаты осматривают трофейный японский танк 2597 "Те-ке"
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАЛОГО ТАНКА 2597 "Те-ке'
БОЕВАЯ МАССА, т: 4,8.
ЭКИПАЖ, чел.: 2.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 3680, ширина – 1800, высота – 1900, клиренс – 340.
ВООРУЖЕНИЕ: 1 пушка Тип 94 калибра 37 мм.
БОЕКОМПЛЕКТ: 66 выстрелов.
БРОНИРОВАНИЕ, мм: лоб корпуса – 12, борт -16, башня -12.
ДВИГАТЕЛЬ: "Икегаи", 4-цилиндровый, дизельный, воздушного охлаждения; мощность 65 л.с. (47,5 кВт) при 2300 об/мин.
ТРАНСМИССИЯ: редуктор, коробка передач (4 + 1), карданный вал, конические шестерни, бортовые фрикционы, однорядные бортовые редукторы.
ХОДОВАЯ ЧАСТЬ: четыре сплошных опорных катка на борт, два поддерживающих катка, ведущее колесо переднего расположения (зацепление цевочное), направляющее колесо опущено на землю; подвеска типа Хара; гусеница мелкозвенчатая, с открытым шарниром и одним гребнем шириной 200 мм. шаг трака 76 мм.
СКОРОСТЬ МАКС., км/ч: 40.
ЗАПАС ХОДА, км: 250.
СРЕДСТВА СВЯЗИ: отсутствуют.
Кай Сенша (легкий танк) 2592
В 1931 г. был построен прототип так называемой "кавалерийской боевой машины". По массе она находилась на границе между легкими и малыми танками, но по назначению была ближе к легким. Танк был принят на вооружение под индексом 2592. Фирма "Исикавадзима Дзидоша" в 1933 – 1935 гг. изготовила 167 единиц.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
Компоновка с кормовым расположением двигателя, и передним – трансмиссии. Отделение управления совмещено с боевым. Корпус и башня – смешанной, клепано-сварной конструкции. Вооружение размещено в два яруса – 6,5-мм пулемет в башне, 6,5-мм или 13-мм пулемет в лобовом листе корпуса справа. К башне на особой стойке-вертлюге мог крепиться 6,5-мм зенитный пулемет. С 1937 г. на части танков вместо пулемета е корпусе установили 20-мм автоматическую пушку. Некоторые машины оснащались радиостанцией – на корпусе крепилась рамочная антенна. Машины поздних выпусков получили новую ходовую часть: четыре опорных катка большого диаметра на борт, сблокированные попарно в двух тележках, подвешенных на полуэллиптических рессорах.
Компоновку легкого танка 2592 выбрали, по-видимому, не без влияния английского "Виккерса 6-тонного", который привозили в Японию для демонстрации. Такая компоновка стала основной в японском танкостроении до конца Второй мировой войны.
Легкие танки 2592 использовались в боевых действиях главным образом в Китае и Маньчжурии.

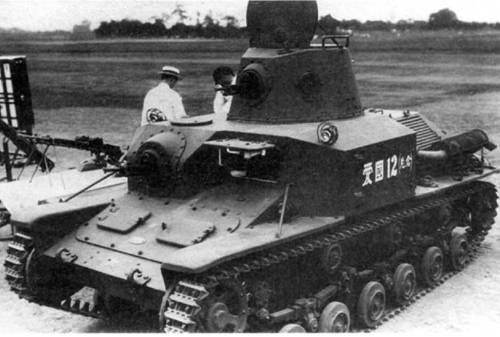

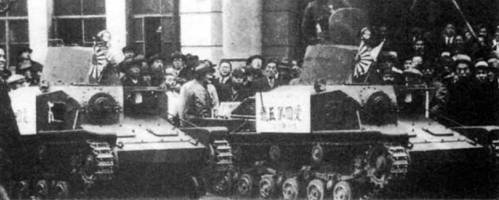

Легкие танки 2592 на параде(вверху) и на выставке вооружения в Токио (слева)
Легкие танки 2592, вооруженные 6,5-мм пулеметами

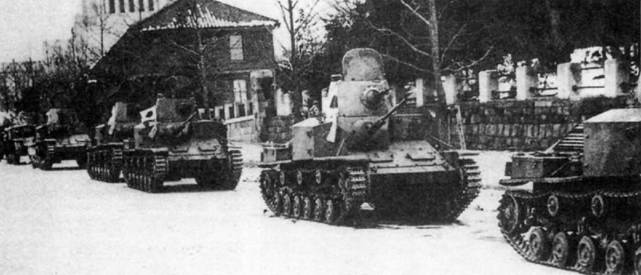

Легкие танки 2592 на маневрах

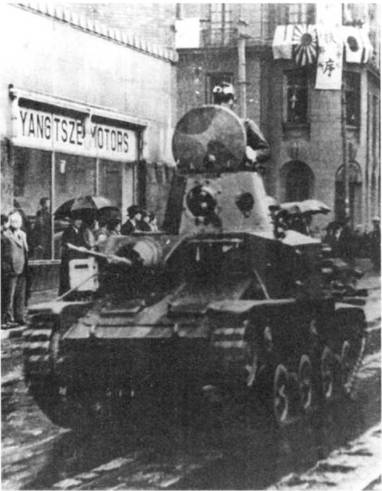

Легкий танк 2592 на улице японского города

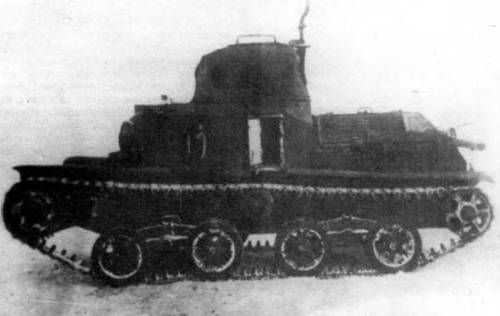

Трофейный легкий танк 2592 поздних выпусков с новой ходовой частью во время испытаний на НИБ ТПолигоне в Кубинке
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА 2592
БОЕВАЯ МАССА, т: 3,5. ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 3940, ширина – 1620, высота – 1830, клиренс – 280.
ВООРУЖЕНИЕ: 2 пулемета Тип 91 калибра 6,5 мм.
БОЕКОМПЛЕКТ: 3300 патронов.
БРОНИРОВАНИЕ, мм: корпус – 6, башня – 6.
ДВИГАТЕЛЬ: "Мицубиси", 6-цилиндровый, карбюраторный, воздушного охлаждения; мощность 45 л.с. (32,8 кВт) при 1600 об/мин.
МЕХАНИЗМ ПОВОРОТА: бортовые фрикционы.
ХОДОВАЯ ЧАСТЬ: шесть сдвоенных опорных катков на борт, сблокированных по два на балансирах, три поддерживающих катка, ведущее колесо переднего расположения (зацепление цевочное); подвеска – блокированная, на полуэллиптических рессорах; гусеница мелкозвенчатая, с одним гребнем, шириной 190 – 210 мм, шаг трака 90 мм
СКОРОСТЬ МАКС , км/ч: 40.
ЗАПАС ХОДА, км: 100
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30, ширина рва, м – 1,6. глубина брода, м – 0,8.
СРЕДСТВА СВЯЗИ: отсутствуют.
Кай Сенша 2595 "Ха-го"

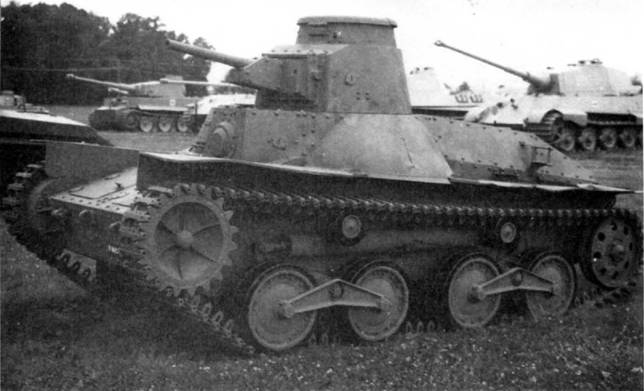

Легкий танк 2595 "Ха-го" в экспозиции военного музея на Абердинском полигоне в США (вверху и внизу)
Легкий танк, созданный по тактико-техническим требованиям, разработанным на основе опыта эксплуатации первых японских малых танков.
